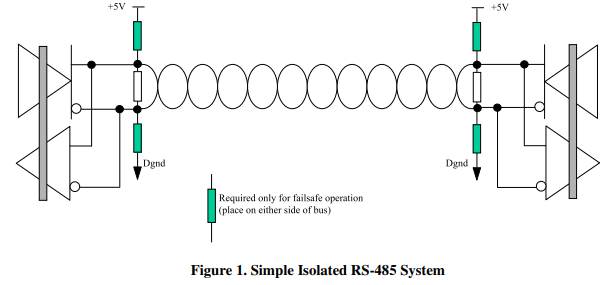

盡管RS-485已被廣泛使用，但許多設計人員仍會在 由于缺乏對終端、電纜、連接和電纜接口要求的關注 布局。通過解決幾個簡單的問題，可以避免無故障安裝的許多障礙。 圖1顯示了基本的RS-485配置:

RS-485是一種雙向半雙工傳輸系統，即數據可以在兩個方向上傳輸，但一次只能在一個方向上。RS-485標準要求系統允許多達32個單元負載連接到總線。一些可用的收發器，具有分數負載，以允許總線上有更多節點。此類收發器的設計旨在避免傳統分數負載收發器的問題，例如速度有限和輸入差減小。

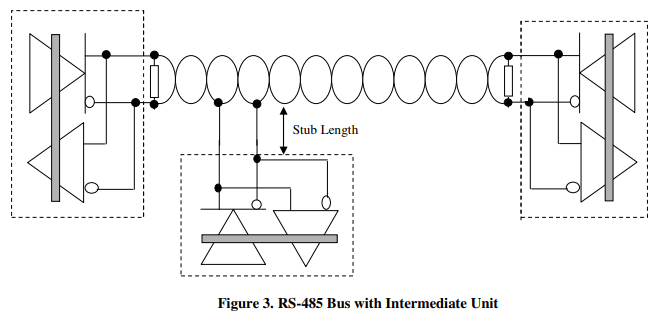

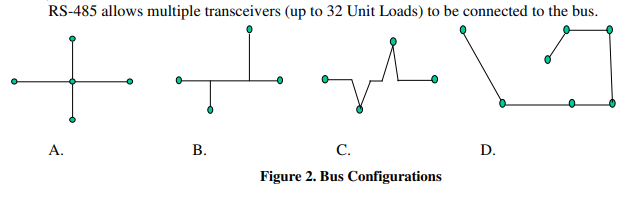

配置C和D是理想配置的示例，其中節點位于連續線上，但不一定是直線。配置A和B具有可能引起反射的長雜散。但是，從總線到中間節點的短雜散通常是必要的（見圖3）。

短截線長度被定義為收發器芯片輸出和總線線路之間的距離， 包括連接器和PCB走線。為了最小化反射并保持信號完整性，短截線長度 應小于電信號長度的六分之一。電信號長度定義為:

Elec. Length = tr / prop delay

大多數標準收發器的信號上升時間約為10 ns。這給出了一個電信號 傳播速度為78%的電纜長度如下:

Elec. Length = 10-8 x 3x108 x 0.78 = 2.34 m

電氣長度的六分之一為390毫米(15英寸)，因此本例中的每個短截線長度應小于 390毫米。

布線：
使用雙絞線。如果電纜長度較短（小于10米）且數據速率較低（小于100 Kbps），則可能會出現非屏蔽。否則，請使用屏蔽電纜，屏蔽層僅一端接地。不要將屏蔽綁在數字地面上。屏蔽的另一端可以通過R-C網絡連接到接地。這可以防止直流接地回路通過屏蔽。使用屏蔽電纜將EMI發射和外部噪聲耦合到總線中降至最低。

數據速率:

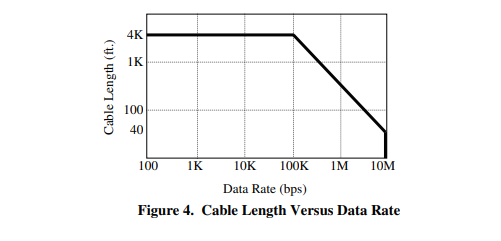

一個重要的原則是，電纜越長，數據速率越慢。RS-485總線可以傳輸速度超過1200m，最高10Mbps，但不能同時傳輸兩者。收發器和電纜特性組合起來就像一個濾波器，給出如圖4所示的一般響應。其他參數例如可接受的抖動量將影響最終電纜長度與數據速率的設計權衡。較少的抖動意味著更好的信號質量，但更短的電纜長度或更慢的數據速率。

圖4顯示了數據速率與電纜長度的關系，一般接受30%的抖動限制:

終端:

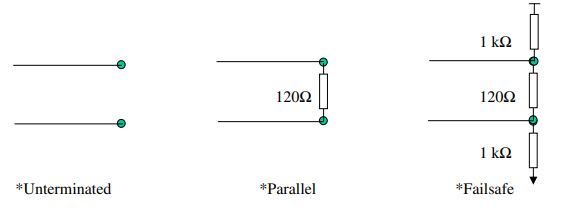

傳輸線通常被端接，以避免可能導致數據錯誤的反射。的兩端 總線應該端接(不是每個節點)。

?未端接線路僅適用于低數據速率和短電纜，否則線路反射會導致問題。

?總線兩端的并行終端可防止反射，提供出色的信號質量，并允許高數據速率。

?故障保護配置偏置在沒有有源驅動器的情況下，跨導線對提供超過200 mV的電壓。這將確保總線處于已知狀態，沒有活動的驅動器。

隔離：
許多RS-485網絡需要隔離以實現安全、降噪或消除接地回路。光耦隔離通常緩慢、不可靠，并且攜帶高組件數。我們提供提供全系列隔離RS-485收發器，包括傳統的、無源輸入、帶有集成直流變換器的單芯片RS-485隔離。
