國產光耦合器在選擇替代方面應該注意哪些方面？

國產光耦合器在選擇替代方面應該注意哪些方面？

為在光耦合器的選擇，更換，購買，檢查和實際使用過程中因光耦合器的特性變化而導致的產品故障提供指導。 光耦合器容易出現故障，因此在選擇和使用它們時必須小心。 目前，已經發現該產品存在由于光耦合器的選擇，光耦合器的更換，光耦合器的工作電流，工作溫度設計不當?shù)仍蛞鸬膯?wèn)題。 這里將說明如何減少因選擇，設計和更換而引起的產品問題。 規格。

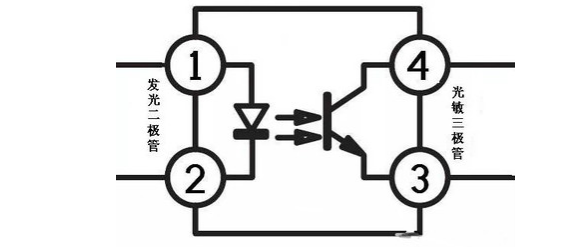

光電耦合器件（簡稱光耦合器）是將發光器件（例如發光二極管）和光敏器件（例如光敏三極管）組裝在一起， 并通過光實現耦合，從而形成光電和光電轉換器件。 有許多類型的光耦合器。 該圖顯示了常用的三極管光電耦合器的示意圖。
當電信號發送到光電耦合器的輸入端時，發光二極管通過電流發光，并且光敏元件被照亮以產生電流，并且CE導通。 當輸入端無信號時，發光二極管不點亮，光敏晶體管截止，CE無效。 對于數字量，當輸入為低電平“ 0”時，光電晶體管被切斷，而輸出為高電平“ 1”。 當輸入為高電平“ 1”時，光電晶體管飽和并導通，而輸出為低電平“ 0”。 如果底座有電線，則可以滿足溫度補償和檢測調制的要求。 這種光耦合器具有良好的性能和較低的價格，因此已經得到了廣泛的應用。
光耦合器可以有效地抑制信號傳輸過程中的尖峰和各種噪聲干擾，從而大大提高了信道上的信噪比，這主要是由于以下原因：
（1）光耦合器的輸入阻抗非常小，只有幾百歐姆，而干擾源的阻抗則相對較大，通常為105-106Ω。 根據分壓原理，即使干擾電壓的幅度較大，饋入光電耦合器輸入的噪聲電壓也將非常小，并且只能形成非常弱的電流。 由于能量不足，二極管無法點亮。 因此被壓制了。
（2）光耦合器的輸入電路和輸出電路之間沒有電連接，并且沒有公共接地。 它們之間的分布電容非常小，絕緣電阻非常大，因此電路一側的各種干擾噪聲很難通過光耦合器饋入另一側，從而避免了普通阻抗耦合的干擾信號的產生。
（3）即使外部設備出現故障，甚至輸入信號線短路，光電耦合器也可以在安全保護中發揮很好的作用，并且不會損壞光耦。 樂器。 因?yàn)楣怦詈涎b置的輸入電路和輸出電路可以承受幾千伏的高壓。
