光耦種類和工作特性

一、光耦種類
光耦合器有兩種類型：一種是非線性光耦，另一種是線性光耦。 非線性光耦電流傳輸特性曲線是非線性的，這種類型的光耦適用于開關信號的傳輸，不適用于模擬量的傳輸。 常用的4N系列光耦是非線性的光耦。
線性光耦電流傳輸特性曲線接近直線，信號較小時性能更好，并且可以通過線性特性對其進行隔離和控制。 常用的線性光耦是PC817A-C系列。
開關電源中常用的光耦是線性光耦。 如果使用非線性光耦，則可能會使振蕩波形惡化。 在嚴重的情況下，會出現寄生振蕩，導致幾十千赫茲的振蕩頻率被幾十到幾百赫茲的低頻振蕩依次調制。 其結果是彩色電視，彩色顯示器，VCD，DCD等將在圖像屏幕上造成干擾。 同時，電源的負載能力降低。 如果在維修彩電和顯示器等開關電源時損壞了光耦，則必須用線性光耦代替。 常用的4針線性光耦具有PC817A ---- C。 諸如PC111 TLP521等常用的六針線性光耦有：LP632 TLP532 PC614 PC714 PS2031等。 常用的4N25 4N26 4N35 4N36不適合用于開關電源，因?yàn)檫@4種光耦是非線性的光耦。

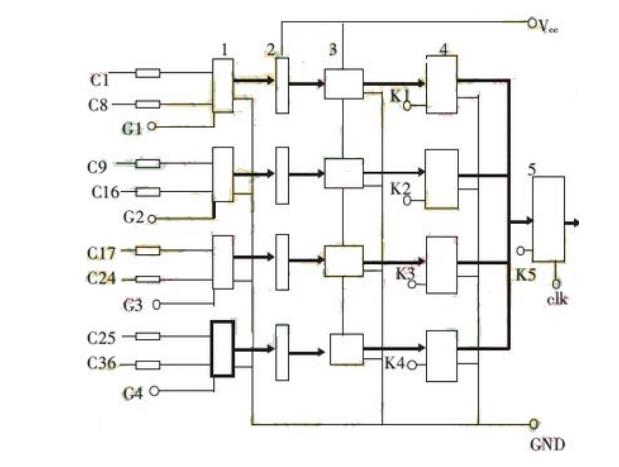

由于光電耦合器種類繁多，因此在《光電數據手冊》中有上千種型號，它們通常可以分為以下幾種：
⑴根據光學類型 可以分為外部光路光電耦合器（也稱為光電間歇檢測器）和內部光路光電耦合器。 外部光路光電耦合器分為透射型和反射型光電耦合器。
⑵按輸出形式可分為：
a，光敏器件輸出類型，包括光電二極管輸出類型，光電晶體管輸出類型，光電管輸出類型，光控硅輸出類型 鍵入，依此類推。
b，NPN晶體管輸出類型，包括AC輸入類型，DC輸入類型，互補輸出類型等。
c，Darlington晶體管輸出類型，包括AC輸入類型和DC輸入類型。
d，邏輯門電路輸出類型，包括門電路輸出類型，施密特觸發器輸出類型，三態門電路輸出類型等。
e，低導通輸出類型（輸出 低電平毫伏）。
f，光開關輸出類型（導通電阻小于10Ω）。
g，功率輸出類型（IGBT / MOSFET等輸出）。
h，光敏電阻類型（通過光，可以控制輸出電阻，輸出電阻可以雙向，可以互換，僅一個方向改變了PC817的不便，純電阻材料，非極性 輸出，例如LCR-0202）

二、光耦工作特性

1，共模抑制比非常高
在光耦合器內部，因?yàn)榘l(fā)光管和光接收器之間的耦合電容很小（在2pF以?xún)?nèi)），所以共模輸入 電壓通過極。中間耦合電容對輸出電流的影響很小，因此共模抑制比非常高。
2，輸出特性
光耦合器的輸出特性是指在一定的發光電流IF下，當IF = 0時，施加到感光管的偏置電壓VCE與輸出電流IC之間的關系。 發光二極管不發光，此時光電晶體管集電極的輸出電流稱為暗電流，通常很小。 當IF> 0時，在一定的IF下，相應的IC基本獨立于VCE。  IC和IF之間的變化成為線性關系，并且由半導體管特性圖儀測量的光電耦合器的輸出特性與普通晶體管的輸出特性相似。
3.光電耦合器可以用作線性耦合器。
在發光二極管上提供偏置電流，然后通過電阻器將信號電壓耦合到發光二極管，這樣光電晶體管接收到的是偏置電流增加或減少的光信號的輸出電流 將隨輸入信號電壓線性變化。 光電耦合器還可以在開-關狀態下工作，以傳輸脈沖信號。 在傳輸脈沖信號時，輸入信號和輸出信號之間存在一定的延遲時間，不同結構的光耦合器的輸入和輸出延遲時間差異很大。
